24z. Funk-Blindflug-Geräte
[VHF blindlandingsutstyr]

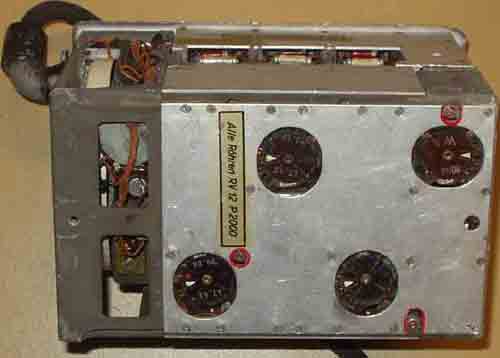

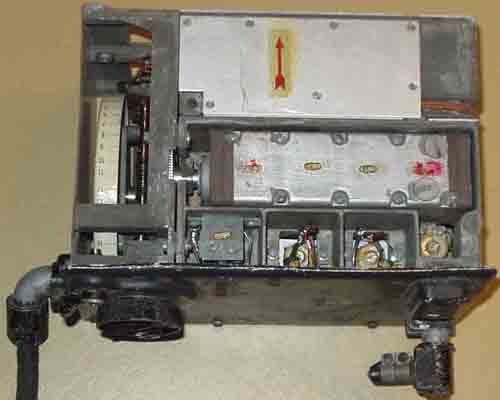

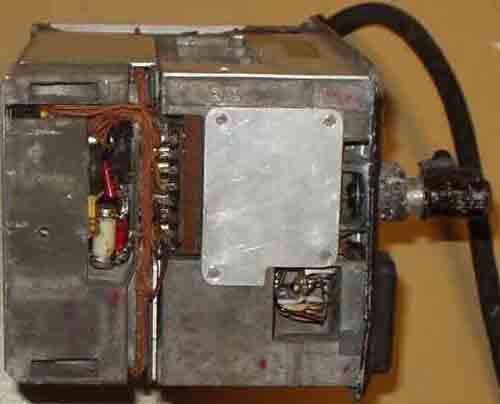

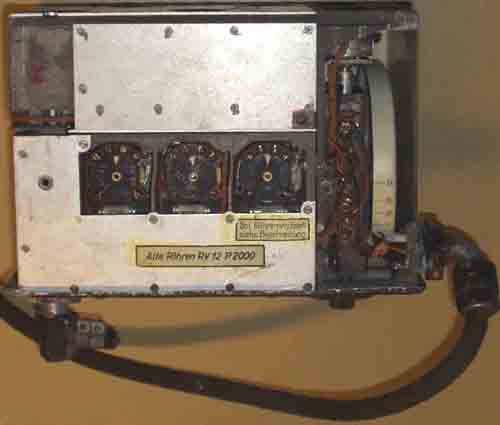

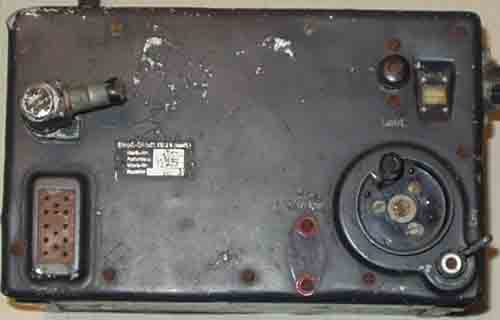

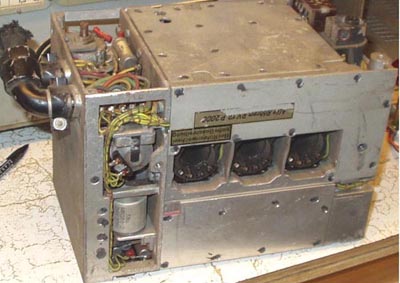

Empfänger E Bl 3 (The unit belongs to LA6NCA, Helge)
UKW-Blindflug-Leitstrahl-Anlage
Frequenzgereich: 30-33MHz A2, ZF = 6MHz.
Röhrenbestückung 7x RV12P2000, STV75/15, (STV280/40) EW

This not comparable to the earlier versions mentioned below

Emfänger E Bl 1
UKW-Blind-Einflugzeichen-Anlage
Schaltung:
Zweiröhren-Zweikreis-Geradeaus-Empfänger mit zwei wählbaren Betriebsfrequenzen, bestehend aus:
1 Hochfrequenzstufe
1 temperaturunabhängigen Rückkopplungsaudion

Frequenzbereich:
I) f = 30,0 bis 31,5 MHz A2 AFF
II) f= 30,0 bis 31,5MHz A2 AFF
In b eide Bereichen kann jede beliebige Frequenz zwischen 30,0...31,5 MHz eingestellt werden; nach
entsprechender Veränderung der Rückkopplung läßt sich ferner im Bereich II 33,33MHz für den Anflug
ziviler Flughäfen einstellen.
Empfindlichkeit:
Sichere optische und akurstiche Anzeige des Ansteuerungskurzes im 200m Flughöhe für 30km Entfernung
bei 500 Watt Strahlungsleistung des AFF.

Röhrenbestückung:
Indirekte geheizte Fünfpol-Röhre. Baumuster: NF2, NF2A (STV280/40), EW

Emfänger E Bl 2
UKW-Blind-Einflugzeichen-Anlage
Schaltung:
Fünfröhren-Einkreis-Empfänger mit festabgestimmtem, induktiv angekoppeltem Dipolanpassungskreis, bestehend aus:
1 temperaturunabhängigen Rückkoplungsaudion,
1 Vierröhren-Niederfrequenz-Verstärker für einstufige Verstärkung für die Glimmlampenanzeige der EFZ,
zweistufige Verstärkung für die Sichtanzeige des AFF, zweistufige Verstärkung für Hörempfang des AFF (vgl. 3, 1) und der EFZ.

Frequenz:
f=38,0MHz A2 EFZ

Empfindlichkeit:
Sichere Ansprechen der Glimmlampe bei Überflug im Ansteurungssektor in 200m Höhe
(Strahlungsleistung des Senders etwa 5Watt).

Röhrenbestückung:
Indirekt geheizte Fünfpol-Röhre Baumuster; NF2 (Röhre); für die Audionstufe Baumuster NF2A. (STV280/40) EW.

D. (Luft) T.4065 Funk-Landegerät Fu Bl I (April 1942)
Reference K56

Anzeigegerät für Funknavigation AFN 1 und AFN 2

Zur Sichbarmachung der Kurseinhaltung dient das Anzeigegerät AFN 1 oder AFN 2. Sie enthalten zwei Drehspulmeßwerke,
von denen das eine auf einen waagerechten, das andere auf einen senkrechten Zeiger arbeitet. Der senkrechte Zeiger,
dessen Skala den Nullpunkt in der Mitte hat, zeight die Kursabweichung, der waagerechte Zeiger die Empfänger-
Ausgangsspannung an.

In einem Kreisrunden Ausschnitt befindet sich ferner, durch ein kleines Drahtnetz vor Beschädigung geschützt, eine
Glimmlampe (Ln26682); sie zeight beim Blindlandeverfahren das Ûberfliegen der Einflugzeichensender an.

Anzeigegerät für Funknavigation AFN 1

Anzeigegerät für Funknavigation AFN 2 [D. (Luft) T.4068 Fl.-Bordpeilgerät Peil G 6]

Das Anzeigerät für Funknavigation AFN2 enthält zwei Drehspuhlmeßwerke, von denen das einen auf eninen waagerecht, das andere auf einen senkrecht angeordneten Zeiger wirkt. Der senkrechte zeiger wird für Kursanzeige, der waagerechte für die Anzeige der Empfänger-Ausgangsspannung benutzt. Die in der Mitte der Skala sichtbare, in den Anschlußstecker des AFN2 eingebaute Anzeigeglimmlampe, bleibt unbenutzt für EZ6.

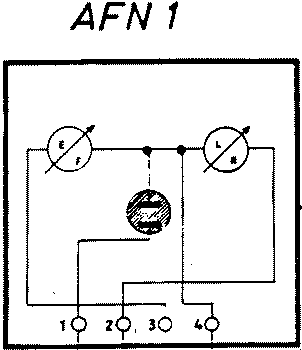

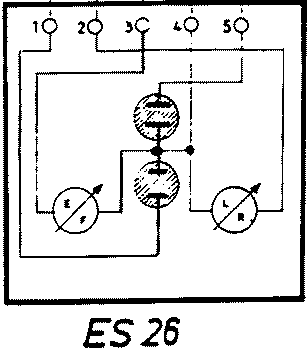

Anzeigeräte AFN 1 und ES 26, Schaltbilder
(D(Luft) T.4056 Beschreibung und Betriebsvorschrift für Blindlande-Übungsgerät BlÜb (1941)

Lorenz 38MHz UKW-Blind-Einflugzeichen-Anlage (20W Sender EZS2 =S 53272).
(Copyright Helge Fykse, LA6NCA)

Lorenz EZS2 UKW-Blind-Einflugzeichen-Sender
[Röhrenbestückung: 6x RS289, AB2].
Find more detailed information on LA6NCA's site
Possible application at Sola Airport, see K56

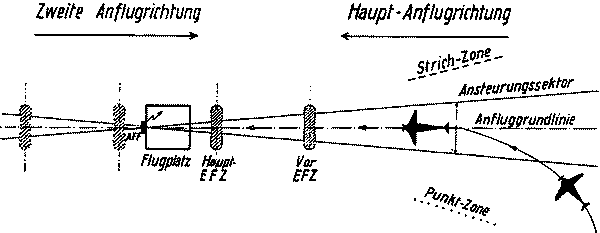

Zeichn. 1.
Ansteurung des Lande-Funkfeuers (LFF), Darstellung in Aufsicht
D.(Luft) T.4065 Funk-Landegerät FuBl I, Geräte-Handbuch

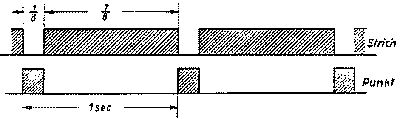

Zeichn. 2.
Tastzeichen des Ansteurungs-Funkfeuers.
Frequenz im Bereich: 30,0-31,5MHz und 33,3MHz; Ton 1150Hz.
D.(Luft) T.4065 Funk-Landegerät FuBl I, Geräte-Handbuch



Zeichn. 3.
Tastzeichen des Voreinflugzeichens. Frequenz 38,0MHz; Ton 700Hz
D.(Luft) T.4065 Funk-Landegerät FuBl I, Geräte-Handbuch

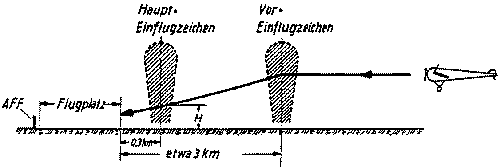

Zeichn. 4.
Die Ansteurung des Lande-Funkfeuers (Darstellung in Seitenansicht)
D.(Luft) T.4065 Funk-Landegerät FuBl I, Geräte-Handbuch



Zeichn. 5.
Tastzeichen des Haupteinflugzeichens. Frequenz 38,0MHz; Ton 1700Hz.
D.(Luft) T.4065 Funk-Landegerät FuBl I, Geräte-Handbuch

35b Further info for source of information
