Power module amplifiers for use with signal generators on 144 and
432MHz on test purposes, switches have later been added for RF
on/off facility and PA remote control.

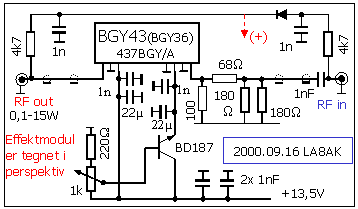

144MHz 10W variable
power signal-generator uses power module
 |
 |
10W amplifier with variable output for 2m test purposes. Used
BGY43 since it was found in some surplus PMR rig, but it is many
other devices, Philips BGY35 and BGY36 will work just as good,
and it is not necessary to look for a device specified for 144MHz
when you already have one for 146-174MHz. It is always best to
use the one you don't have to pay for. The data sheet shows minor
differences between BGY35 and BGY36 for 145MHz band.
To use the facility that this amplifier drive the power amplifier
via the coax cable, connect +12V to the suggested point..

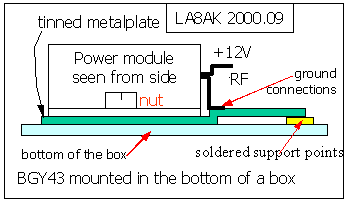

The connections to the amplifier device are drawn as seen from
above.
TX RF control modification is shown below.

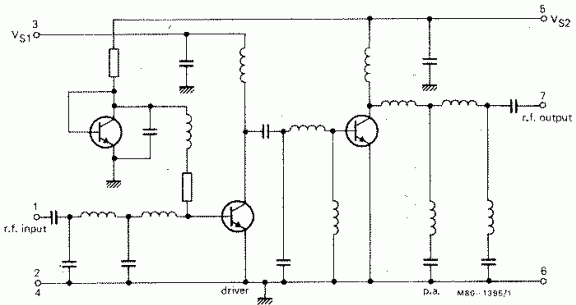

Principal circuit for the device
To test unknown circuits it is recomended to use a 3dB attenuator
between the power amplifier and circuit under test, such that the
output is not directly shortcircuited.
A 3dB attenuator must dissipate 5W power and it is not difficult
to make.
A 3dB attenuator. If you have no 15ohm 3W resistor, it may
consist of two paralelled 33 ohm low inductance carbon resistors
Another way is to use circulators, surplus items have been
available here in large amounts for those who want them
(particularly for 70cm, but also 2m), see notes for possible
tuning to amateur bands page n22

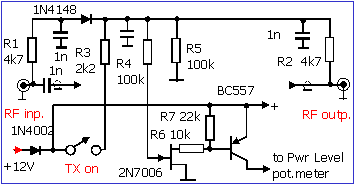

Improved power control for power modules
(including PA remote control).
The power module may either be switched on from the signal source
(2m transceiver), or manually by the switch mounted inside the
box (since the signal generator hasn't the TX switch facility),
for the somewhat different requirements this circuit is somewhat
different from that used on 70cm with MHW707. It uses wo
transistors, 2N7006 (VN2222, VN2408) )and BC547 (2N3906).
(II. 2005.03.23)
Principle for the remote control used between
transceiver/exciters/transverters and power amplifiers on 6m, 2m,
70cm and 23cm, this unit is of course included in the first unit,
see more details on page d2.

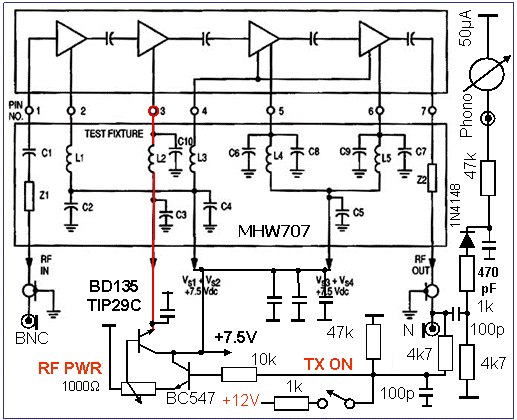

70cm circuits.
70cm forsterker til signalgenerator.
432MHz power amplifier for signal generator using Motorola
MHW707-2.
Forsterkeren er oppgitt til å virke med 1mW drive, det er
usedvanlig lite og virker ikke for meg. Vanlige effektmoduler må
man ha minst 20mW når det er oppgitt 100-200mW. Hadde problemer
med å få ut den lovte effekten, det hjalp å lodde modulen fast
da fikk jeg hele 2W mot forventet 9W. Den første oppkoplingen
tok kvelden under eksperimenter, oppdaget senere at
inngangsstiften var brukket, da var det for sent for jeg hadde
bestemt meg for å montere en ny modul. Siste oppkopling ga ca
4,5W ut med en effektivitet på rundt 30-40%, minimum drive for
å få dette til å virke i det hele tatt er +6dBm (4mW). I siste
utgave har jeg montert modulen utenfor boksen med en tinnfolie
under den og en aluminiumsplate som skal være mellom tinnfolien
og boksen. De ble brukt 150pF chip kondensatorer til avkoplinger,
de var noe herk å lodde inn. Som HF drossler er brukt
ferritperler. Radiometer MM1f målte ca 0,2uH for de.
Til slutt ble det koplet en enkel effektindikator, 1N4148 er
billig og prinsippielt dårlig på 70cm, men ikke verre enn at
den brukbare gir resultater. For 1W måler en i testpunktet
+2,7V, for 2W måler en +4V, for 4W er det ca +6V, og 6,4V for
4,5W. Optimal setting for effektregulering til max effekt
varierer med hvor mye drive man har fra signalgenerator.
Denne effektmodulen er litt kritisk på drive nivå, liker best
-4...+6dBm drive med tilsvarende setting av spenning til stift 3
til mellom +4,2...4,5V.
Har liggende endel die-cast bokser med huller fra tidligere bruk
og forskjellige kilder, slike er ypperlige til denne anvendelsen,
det er ikke så farlig om det ser litt rotete ut for dette er
tross alt ikke noe man skal bruke så ofte, mangler antakeligvis
også lokk til boksene, men det er vel ikke så farlig.
Mekanisk konstruksjon er påbegynt, under power module skal det
være tinnfolie for å lodde inn avkoplingskondensatorer, i
tillegg må det være en printstripe til å kople de 4
tilkoplingene fra modulen til +7,5V, og på motsatt side av boks
er det en passende kjølefinne - kanskje det største problemet
er å finne noe som passer, kanskje må man lage noe selv eller
skjære av litt fra noe annet. Må bore ferdig alle huller og
forsenke endel skruehull (under power mondul) før en starter
montasje. Hadde demontert modulen for å finne ut av den, senere
klarte jeg å få fatt i datablad og den er temmelig sær.
Klips til å lodde skjerm av coaxkabel til jord ved N-kotnakten,
bruker samme for 2m koplinger. Bruker tynn teflonkabel her, den
var det jo mange kg av i NMT-utstyret.

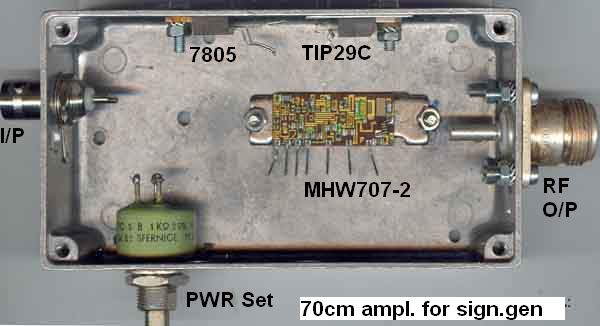

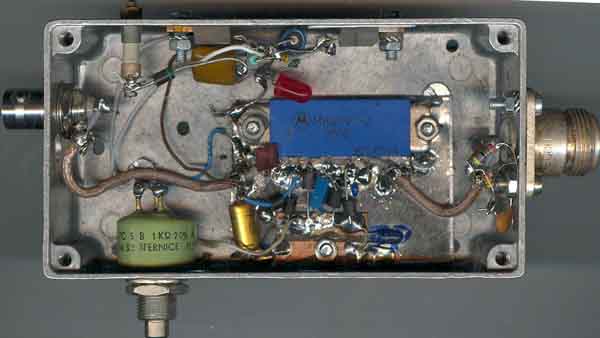

Den ferdige koplingen (nr.2). En bit printlaminat brukes som
loddepunkt for +7,5V til pin 2-4-5-6, mens spenning fra
regulatortransistor henger i luften med 22uF kondensator.
Chipkondensatorene (0805 type) på tilledninger til modulen er
veldig sprøe og ødelegges lett, det er derfor viktig at modulen
er loddet til tinnfolien før den settes inn, dessuten er det
tydeligvis nødvendig av høyfrekvensgrunner at det er skikkelig
jording av modulen på inn og utganger. LA8OJ mente han hadde
fått 9W ut av modulen, jeg klarer ca 5W, så det var artig om
andre hadde prøvd denne kretsen, kanskje de kunne fortelle meg
om jeg har gjort noe feil her.
 |
 |
Det er brukt 7805 regulator med noen ekstra
komponenter for å øke spenningen til 7,5V for å slippe å
kjøpe en ny regulator, man har et par dusin 7805 som godt kan
bli brukt. Som polaritetsbeskyttelse er koplet en 1N4002 er
koplet i serie med 12V inn. Ved nærmere finsjekk viste det seg
at jeg målte med spenningsfall i ledninger, spenningen til
modulen var +7,2V. 1N4148 ble byttet ut med en 56 ohm motstand og
spenningen økte til 7,45V. Det var nå mulig å presse effekten
opp til 5W. Ved max effekt trekker koplingen 1,6A, spenningen
faller etter hvert nedover, og effekten faller til 4,5W. Det er
noe vel hard belastning av en 7805, men jeg trenger bare 2W og da
er det ikke noe problem. Om en ønsker høyere effekt bør en
bruke en kraftigere regulator
Sluttord.
Og til slutt fant jeg ut at jeg hadde glemt å ta med styring av
PA-trinn, det ble satt inn en vender. Det var heldigvis plass ved
siden av TIP29, og denne er kombinert med nøkling av
forsterkeren slik at det ligger ut nøkling (+12) av PA-trinn
samtidig som +7V legges inn på potmeteret slik at forsterkeren
virker. Styringen av PA-trinn er kortslutningssikker og
effektkontrollen henger på denne, kortslutter det her, vil
forsterkningen i effektmodulen reduseres. 2N7006 ble først
prøvd til switching av potmeter, men spenningsfallet over den
var ca 0,8V, en BC547 var mye bedre, under 0,1V spenningsfall.
Noen timer senere bygget jeg en ny styring for 2m modulen. Den
har to transistorer og virker mye bedre, se ovenfor.
(IV. 2005.03.23)

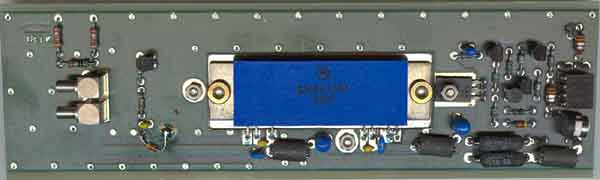

Her er vist et utgangsmodul fra Simonsen
Elektro, den må antakeligvis ha noe høyere drive for å virke.
Spenningen til første del kan varieres for å sette opp den
ønskete utgangseffekt. SHWE1063 er en 10V utgave av MHW720A.
Tilkopling via SMB kontakter. Et annet alternativ er Mitsubishi
predriverkort, se side
d27. Det trenger rundt 1mW drive og kan
antakelig levere bortimot 20W om en ønsker det, men trenger
altså +20...24V, foretrekker å drive mest mulig utstyr i
shacken med 12V og kun spesielle spenninger til PA-trinn o.l.
