d24. Bruk av utstyr fra 2m personsøkersendere (NEC)


Mange grupper har vært forutseende nok og sikret seg utstyr i 2003, mens andre bare har vært for sent ute.
I Sandnesgruppen har vi vært ganske aktive å demontere stasjoner, Egersundsgruppen har fått 3 stasjoner.
Ellers var det aktivitet i Flekkerfjord og Skien, visstnok Trondheim, Tromsø, Kirkenes
.

Denne siden er basert på LA4MH's og mine erfaringer.

Det er fine rack, NEC skapet er 1,5m høyt, mens Magnetic skap er ca 2m (sideplater kan også fjernes).

Nippon Electric Co, Ltd = NEC

Ny side: d25. Magnetik personsøker sendere (+12...15V driftsspenning)
d27. Hva kunne brukes på NMT450 basisstasjoner som er dumpet vinteren 2005



Ideer og dokumentasjon for å lage seg 144MHz 200W forsterker
PB 3102A


36272 power module

Magnetik forsterker 8172 (PBS817)

36272 Power module




Magnetik forsterker 8172
170MHz (PBS817)

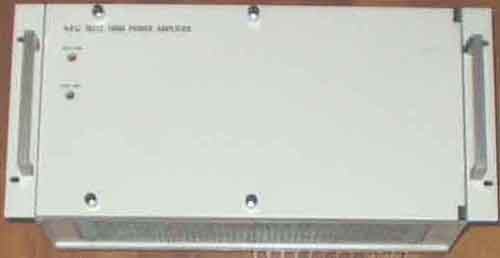

100W personsøkerforsterkere av NEC (Personsøker TALL) og Magnetik fabrikat (Personsøker TEKST).
Det finnes noen få nyere type Magnetic personsøker for tekst inni mellom, det er Compact 9000. LA6VBA har funnet beskrivelse lignende NEC-trinn som 2m 150W lineærforsterkere.

36284 forsterker har den fordelen at den bruker 24V supply - kan derfor lett kople flere i parallel fra samme spenningskilde uten altfor store problemer med strøm og spenningsfall, mens Magnetic er laget for 14V og passer bare som et enslig 2m 150W PEP trinn til mobilkjøring





36284 100W PA trinn med 2SC3286 (Gemini pack) i PA og 2SC2894 (= MRF323) som driver
(del av 36272 modul for 148MHz)

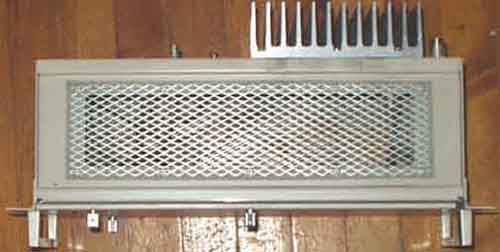

PA-kort m/kjølefinne kan lett tas ut ved å løsne 6 skruer, et par plugger og coaxkabler (N-kontakter). Dette er en ideell modul om en vil bygge sammen flere like lineærforstekere for å få høyere

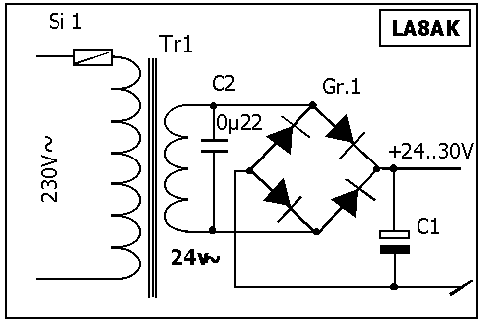

effekt med enkel ustabilisert 24-30V kraftforsyning av trafo, likeretterbro og elektrolytkondensator

See circuit diagram for the power amplifier and other units below


Mere info for denne transistoren:
2SC3286 x8 amplifier, 144MHz 1kW++,
http://www.ginzado.ne.jp/~hamradio/tju/2c3286.htm
..........

Some follow-up data:

2SC3286: NPN bi-polar gemini-pak,

Vmax = 55 V max; 24 Amps (Ic max); 280 W max; hFE=60
http://harmsy.freeuk.com/nic.percival/2sc/2sc320.html

W9GB





De fleste er nok mest interessert i hva som kan brukes til PA-trinn, og da kan det være en ide med en variabel drive til å teste ut hvor mye drive man trenger, det er bl.a. vist på
side d2.htm , husk at det viktigste er å bruke det billigste man kan finne, en modul for 148-174MHz er omtrent like god å bruke som en som er for 144, det er bare marginal forskjell, har man f.eks. BGY36 så er den fin å bruke, jeg har brukt BGY43 (eller rettere sagt 437BGY) for det var den første jeg kom over. Hvis en bruker styring av PA-trinn over coax kabel kan en legge +12V på anmerket punkt.

Etter nedenstående info er det et dårlig poeng å bruke stabilisert kraftforsyning, man kan da klare seg med
en passe stor 24V trafo, men det er et problem i seg selv, i motsatt fall måtte man skaffe en 36V trafo og
det er ihvertfall ikke lettere Tenkte å kople opp 2 slike forsterkere, det får være nok for meg med 3-400W
PEP ut på 2m.




Og hvis man gjerne vil forsikre seg mot at spenningen stiger over 28V kan man lage en enkel regulator (den hjelper ikke mot at spenningen kan falle under 28V)


Om å bygge sin egen kraftforsyning.

Har man en likeretter som gir +33V og vil begrense spenningen til 28V uten å stille videre krav til at spenningen kan falle hvis spenningen fra likeretteren faller, det er ukritisk for lineærforsterkere kan denne ideen brukes. For høyere strøm paralellkoples powerFETs med en liten sourcemotstand. Det trengs en ekstra spenning, som kan lages med noen ekstra dioder eller en liten ekstra trafo/likeretter. Ubenevnt motstand er for å justere spenningen oppover, antakeligvis trengs 100k.
Vanligvis klarer man dette med en ekstra spenning ved å bruke 2 ekstra likeretterdioder til en ekstra spenning som ikke belastes så mye og derfor holder seg på ripple-topp - omkring 33-34V, det er antakelig langt nok over 28V til at power fet kan drives til metning. Har mange IRF630, men oppdaget at de er noe svakere enn jeg hadde trodd, 10A gir 4V spenningsfall, så en får se seg om etter noen kraftigere.

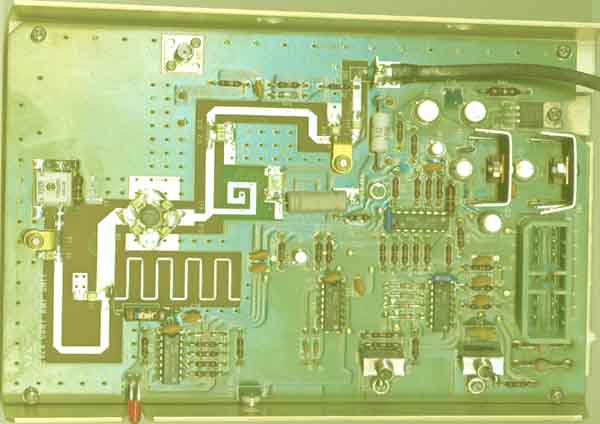

Scannet bilde av 36282A CONT AMP (ALC styrt forsterker) (del av 36272 modul)
0,8W drive for 1W ut. Kan umiddelbart ikke se noe å bruke den til, det er altfor stort kort i forhold til nytteverdien,
men antakeligvis kan den bygges om til lineær 1-2W forsterker (transistor er 2SC2893) og beholde ALC
om en skal anvende den til konvensjonelt CW, FM, RTTY eller lignende, men denne form for ALC (varierer driftsspenning)
har ikke noe å gjøre for SSB/AM.
Kortet kan lett tas ut ved å løsne 2 skruer og et par coaxkontakter. Det er relativt lett å lodde ut mange chip-kondensatorer,
inngangs-attenuator etc. µPC14312 tilsvarer 7812 og µPC14305 tilsvarer 7805.




Exciter (36275 Modulator)
Detaljdokumentasjon er noe dårligere enn en godt kunne hatt. Det er tålig bra med skjemaer, men ingen eller lite forklaring
for de enkelte enhetene. 36303A F CONV UNIT består av to "enheter", 36371 (MIX AMP dvs. MIXER og forsterker) og
36370
RF AMP dvs HF forsterker), og denne siste viser seg å inneholde en VHF power module med 0.8W RF uteffekt,
dvs en ganske ettertraktet komponent blant mange radioamatører jeg kjenner
. MIX AMP inneholder 4 stk HLX-MC5157
og 1 stk HLX-MC5156 VHF/UHF-
lavnivå bredbåndsforsterkerkretser, noe lignende Philips tynnfilmkretser fra 70'tallet, se egne datablad i håndboken.
Mixer er forøvrig SBL-1. Det er også et 10,7MHz 30kHz BW krystallfilter. Endel mulig interessante VHF båndpassfiltre.
36370 RF AMP inneholder den noe obscure 1W(?) effektforsterkeren VP-15B9.6 og et båndpassfilter som kan forbikoples.
Det er brukt 11stk SMA-kontakter, og de fleste velger nok å plukke enhetene for kontaktenes verdi.

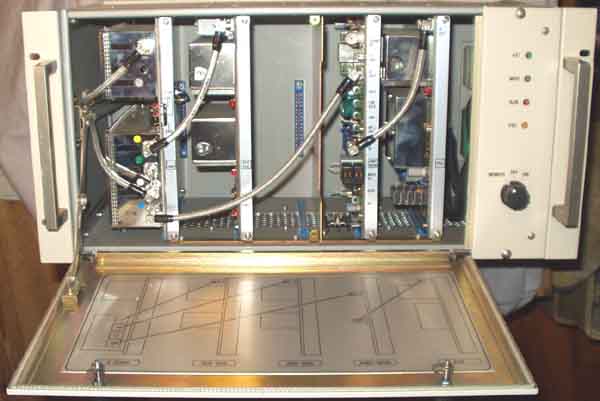

Forskjellige kort i exciter modul, delvis demonterte for å se hva de skjulte.

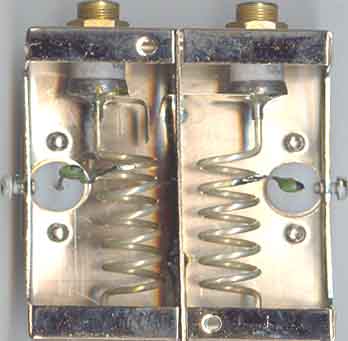

På kort MIX og RF er det tilsammen 3 stk plug-in filtre med coaxkontakter (størrelse 40x40x20mm), litt vanskelig å
få ut,men ved forsiktig bruk av vannpumpetang går det meste.

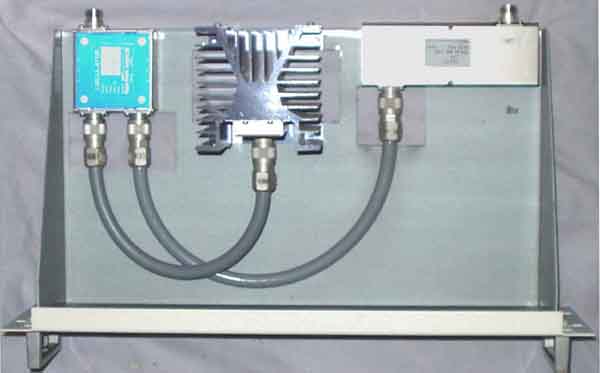

36337. Circulator, kunst-antenne og lavpassfilter.
Skikkelig dummyload i forhold til den "mikro-chip'en" som er brukt i Magnetic utstyret.

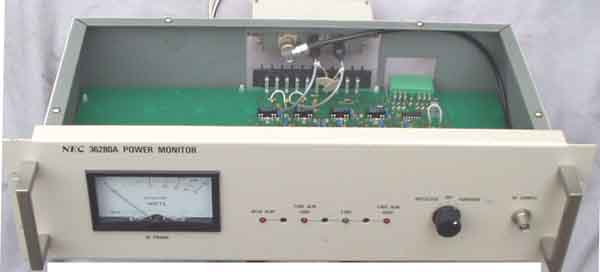

36280A Power monitor (500W FWD, 50W RFD 2m watt-meter/retningskopler)
Detektorutgangene har phono-kontakter (RCA). Såvidt jeg kan se er kortet kun brukt til logiske funksjoner
og kan ikke utnyttes ikke til amatørradio. Kun instrument, eventuell vender og retningskopler (36329A).
Merkingen for identifisering av tilkoplinger til 36329A retningskopler står på lokket, og hvis en passer på ikke å
fjerne den eneste skruen som fester lokket er det ikke mulig å sette lokket på feil vei.

Circulator. Har alltid ønsket meg en circulator til 2m, til 70cm har jeg for lengst fått fatt i, men en som lar seg
bruke til 2m er det sjeldent man hører om. Det er reist spørsmål om den dekker 2m amatørbånd, men Leif LA6LCA
mener det ikke er noe problem, det er egentlig bare å åpne den og studere den litt nærmere.
1) Enten er det trimmekondensatorer å justere, eller 2) er justerer man den ned i frekvens ved å redusere
magnetfeltet ved å legge papir (eller teflonduk) inn i den slik at magnetfeltet blir redusert passe
. Har ikke kontrollert om
sirkulatoren virkelig ble brukbar etter modifikasjon.

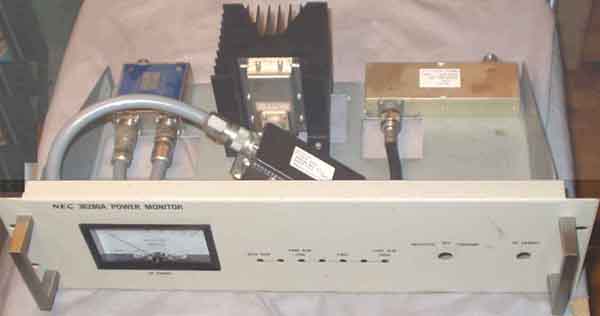

Det er helt unødvendig å sløse med plassen. Selv skal jeg ha dette utstyret i 19" rack, men man kan godt kombinere
sirkulator og wattmeter for 2m PA-trinn på samme chassis. Bruker fronten fra 36280 og chassis fra 36337.
Det er bare å skru av håndtak på begge frontplater og skru de på sammen med rett frontplate. Noe vanskelig var det å
finne rette coaxkabler. Her vist mekanisk sammenstilling.
Lavpassfilteret kan antakeligvis med fordel løftes opp litt over chassis.

Det er også retningskopler på utgangen av PA-trinnene, så egentlig kan man vel klare seg med disse og droppe
ovennevnte arrangement, men man skal jo gjerne ha med circulator og lavpassfilter, og da er man tilbake til utgangspunktet...
Her er mye å vurdere frem og tilbake...

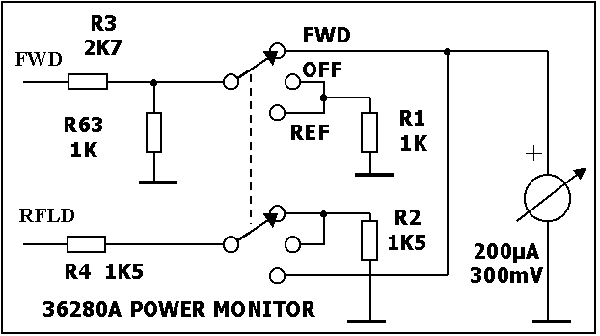

Koplingsskjema for W-meter (4,7nF avkoplingskondensatorer er for enkelthets skyld ikke inntegnet)
I senterstilling er instrumentet kortsluttet (ikke tegnet inn på forenklet skjema).

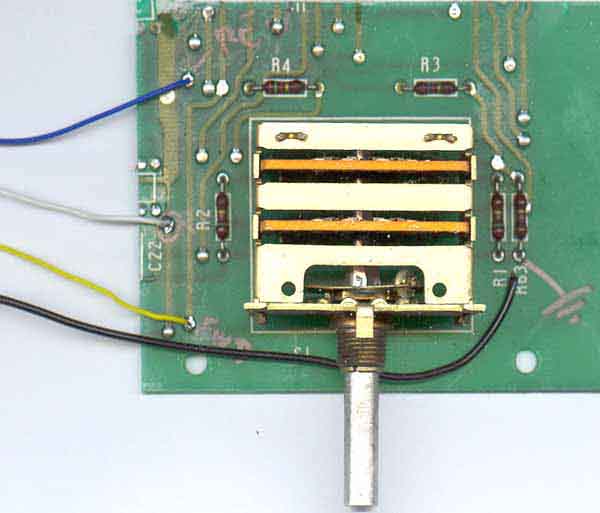

Oppkopling av vender til W-meter ved å bruke litt av originalt printkort. Fjerner en IC og klipper til kortet omtrent slik som vist.
Blu = REFL, Yel=FWD, BLK=jord, Wht= Meter(+). Det må bemerkes at jeg har ikke sagt at man skal bruke uskjermete tråder,
dette bildet er kun ment som demonstasjon hvor trådene er markert med forskjellige farver. Det var heller ikke noen
hensiktsmessige punkter på kortet å sette avkoplingskondensatorer.


Kortet TEST PAGER inneholder 2 stk 2m mottakere (personsøkermottakere) til å kontrollere senderen, de kan
muligens bygges om til 145MHz og koples med batteri eller ekstern spenningskilde.


Datablader.
Vær oppmerksom på at følgende datablader følger med håndboken til Nøkken PB3102A, for: 1S953, 1S954, 1S955, 1S2208B,
1S2209B (Vari-cap), 1SS16, 1SV34 (Pin diode), 1SV50 (Vari-cap), F14A, F14J, 1S2606...1S2610, RD2.0E...RD100E
(zener dioder), SG203DA, SG203TA, SY403DA, SY403TA (LEDs) 2SC943, 2SC1252, 2SD78, 2SD79, 2SB504, 2SB505,
NTD560, µPC14305H, µPC14308H, µPC14312H, µPC14315H, µPC151A, µPC151C, µPC324C, µPC451C, µPC1163H,
MC5156 (+13dBm), MC5157, PS2001B (Opto-coupler).




Datamodem med TCM3105 (vist utsnitt av kort) [Packetradio-modem].
Over NEC skap står det på noen stasjoner endel modem. De er noe gammelt ræl, som ikke synes å være mye å samle på,
noe
astronomisk hastighet har de heller ikke med 1200/75b/s og brukes med 512 b/s mot relesendere.
Noen av disse (dvs. alle de jeg sjekket) er bestykket med TCM3105 og skulle som sådan ha en IC noen gjerne vil ha til
packet radio.
Det er en boks for nøkling og driftsspenning for inntil 4 modem.





Overgangskopling fra 230VAC til '48v' (dvs. noe mellom 40 og 56v), det er gjerne ikke noen god ide å kople utgangen av likeretteren til jord slik som vist på tegningen, unødige jordforbindelser kan skape støy.


Følger på med mere info etterhvert som jeg finner frem i dokumentasjonen og demonterer utstyr.



Skjemaer og tegninger som gif filer er litt store til å ha innimellom teksten, men følger derfor
under her
(må printes ut da visningsstørrelser er for stor til å se på en dataskjerm):

Komponentlister er ufullstendige og må bearbeides før det er noe poeng å legge de ut, dessuten må jeg finne noen som vil
scanne de og få ut teksten til word fil eller txt-format først og fremst

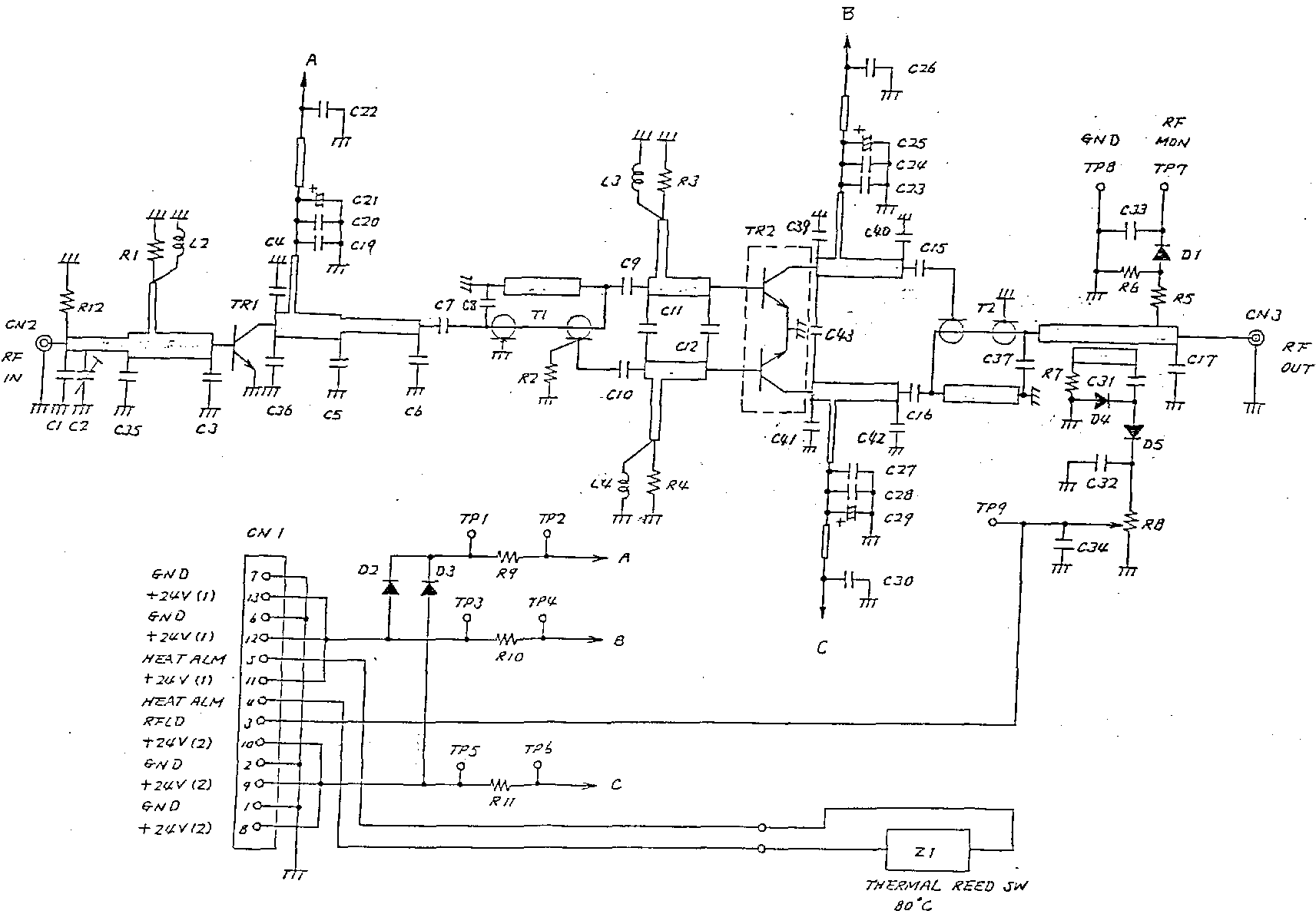

100W forsterker 36284 (koplingsskjema)
TR1= 2SC2894, TR2=2SC3286 (tvillingtransistorer). NB:

Vifte styres fra termo-kontakt i PA-trinn og drives fra +24V via et filter (uten at jeg skjønner hvorfor).
Det er to utgaver, men relativt små endringer (tillegg) uten at jeghar reflektert noe videre over hvor mye forskjell det er

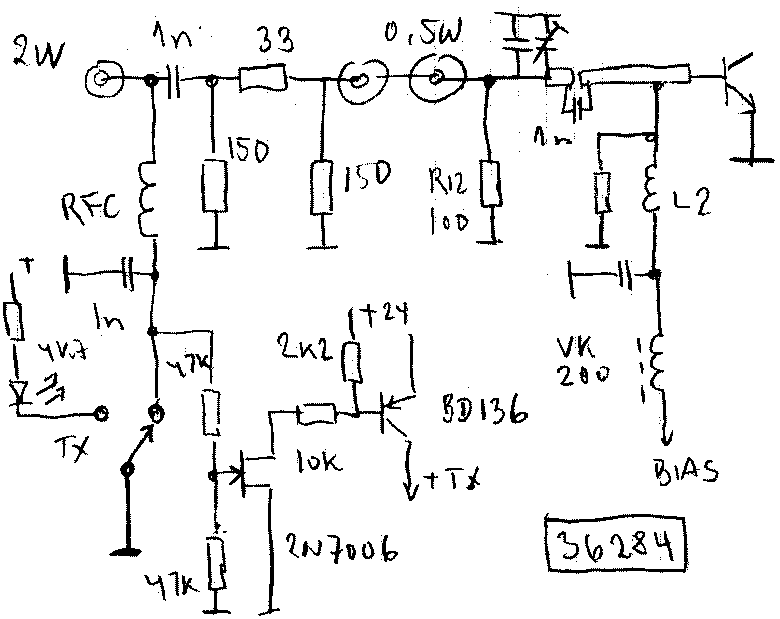

Forslag til modifikasjon av 36284. Bruker et ekstra kort for å ta ut dc-spenning fra transceiver. Siden drive effekt bare er 0,5W trengs et 6dB dempeledd for 2W fra IC202E. En vender kan brukes til å sperre for at PA-trinnet skal operere. Hvis en ikke bruker vender, kan en erstatte spolen med 10k motstand. En mosfet opererer for å styre biasregulatorer. På selve kortet må striplinekretsen modifiseres og legge inn en 1nF chip slik at det ikke ligger jordforbindelse inn fra BNC kontakten, L2 vippes løs og tilkoples biasregulator via en 6-hullskjerne, huske avkopling med diverse kondensatorer og 47uF elektrolytt mellom L2 og 6-hullskjerne. Se
side d2 om styring for PA-trinn.
Se
side c21 for transistortilkoplinger


Problemet er at det er lite plass omkring på printkortet til å kople opp biasregulatorer. Spesielt gjelder dette den første, men også mest ukritiske regulatoren. Den kan antakeligvis gjøres enkel, slik som vist her. Den andre får man antakeligvis plass til ved å montere BDX33 på en metallplate ved åpen jordoverflate av kortet.

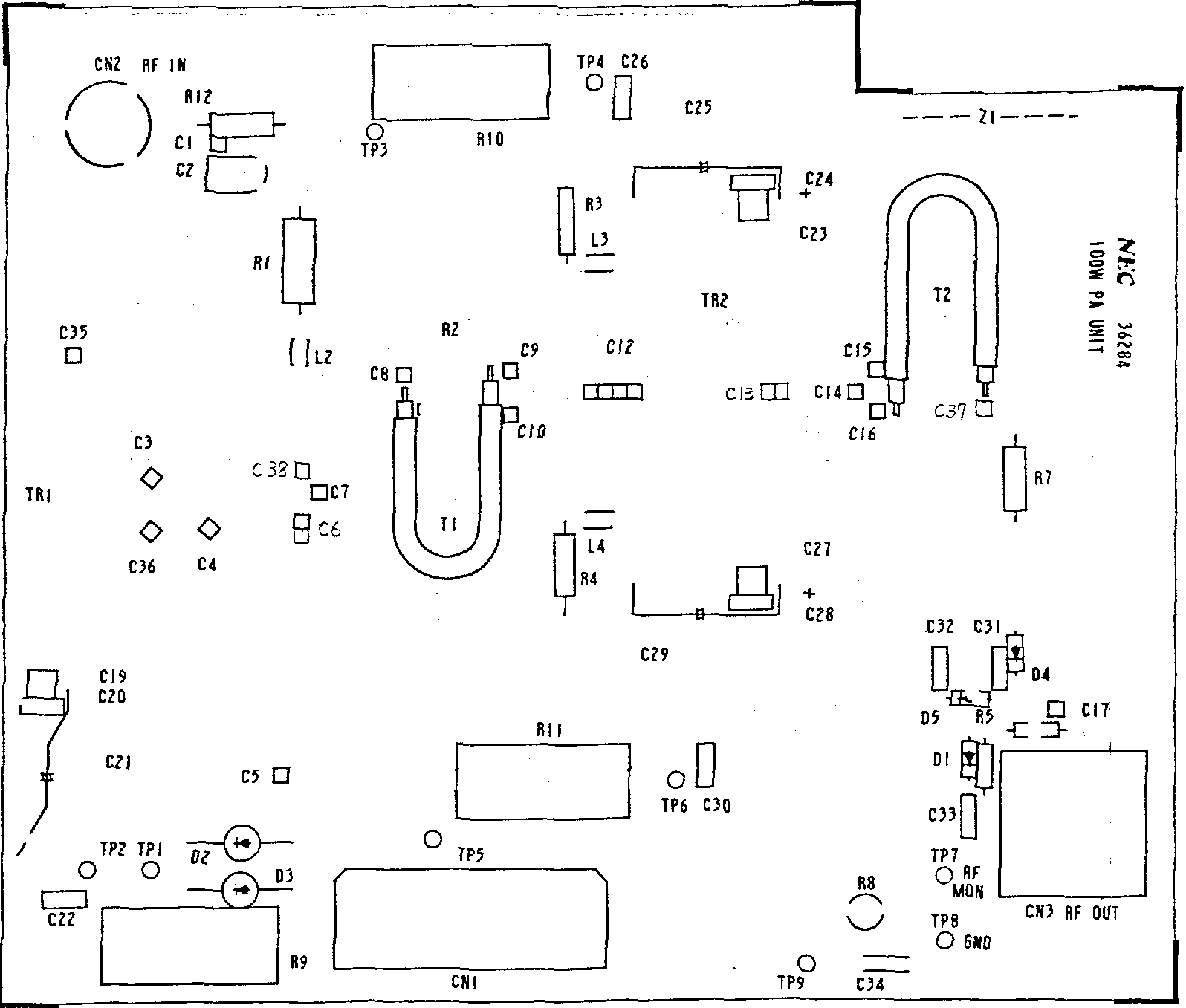

Komponentplassering for 36284

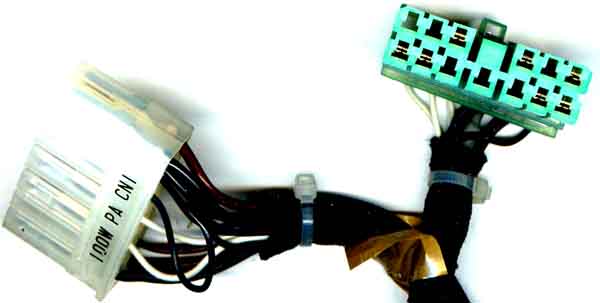

Det er litt viktig å ta vare på kontakten for her er det mange tråder som skal koples sammen. Hvordan man teller vet jeg ikke, så her må man bare bruke ohm-meter.....

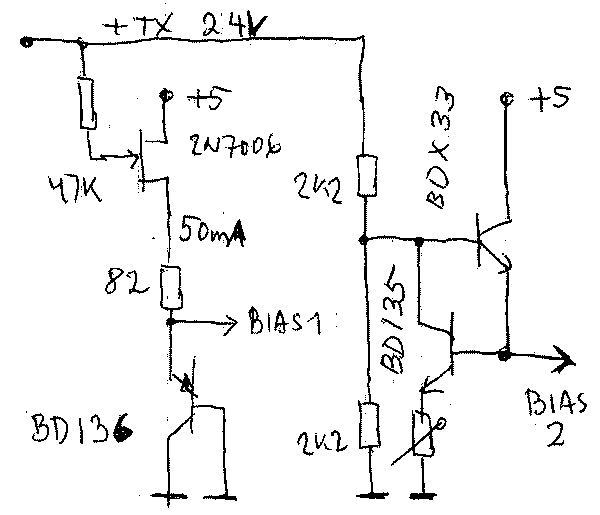

Her vist hvordan jeg helst skulle laget biasregulator og logikk, men det er litt for dårlig plass, også vist på forskjellige andre sider som bl.a. d27, d28 etc.

Vi har en diskusjon om hvordan man kan lage biasregulator tilpasset mekaniske muligheter på dette kortet og her er vist noen referansetransistorer med vinkler av kobberplate, BD135 i kopling som vist ovenfor festet på siden av utgangstransistoren og BD136 som enkel diode som loddes til printplaten tett opp til emitter for første transistor. For best mulig temperaturkopling bør en huske "aperunk" på den transistoren som har glimmerskive, transistorer med kobberplate kan gjerne dekkes med styropor(?).

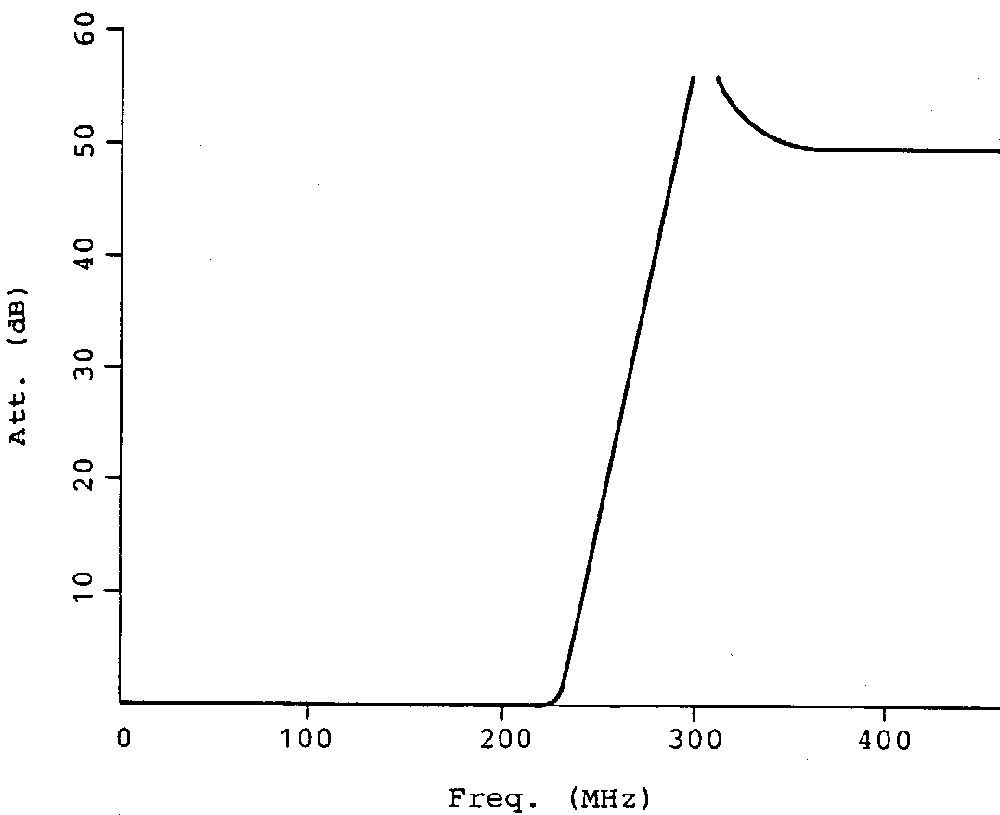

Dempningskurve for NEC Lavpassfilter 36332

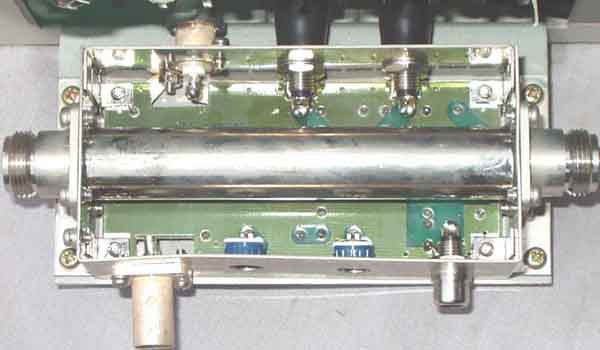

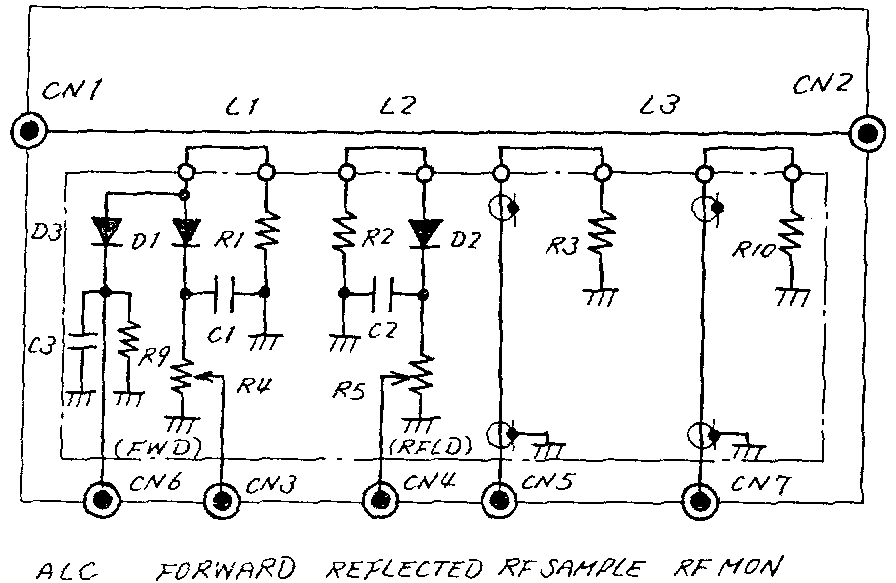

Skjema for NEC retningskopler 36329A
(montert bak på power monitor panel 36280A), se bilde ovenfor
CN1 er HF inn, CN2 er HF ut.
Normalt vil en bare ha bruk for å tilkople utgangene CN3 og CN4, men hvis en vil måle på
utgangen av PA-trinnet med spektrumanalysator så kan en bruke CN5, som har 50 ohms impedans.
C1=C2=C3=C4=C5= 4n7, D1=D2=D3 = 1SS16, R1= 180W, R2=100W, R3=R10= 51W, R4=R5= 20K trimpotm, R9= 10K.

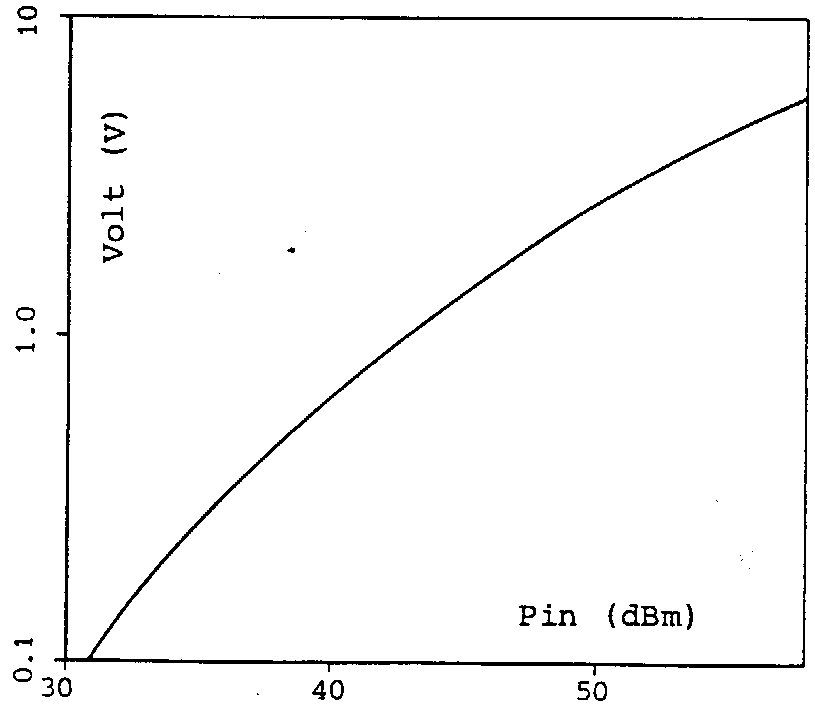

Kurve for retningskopler 36329A

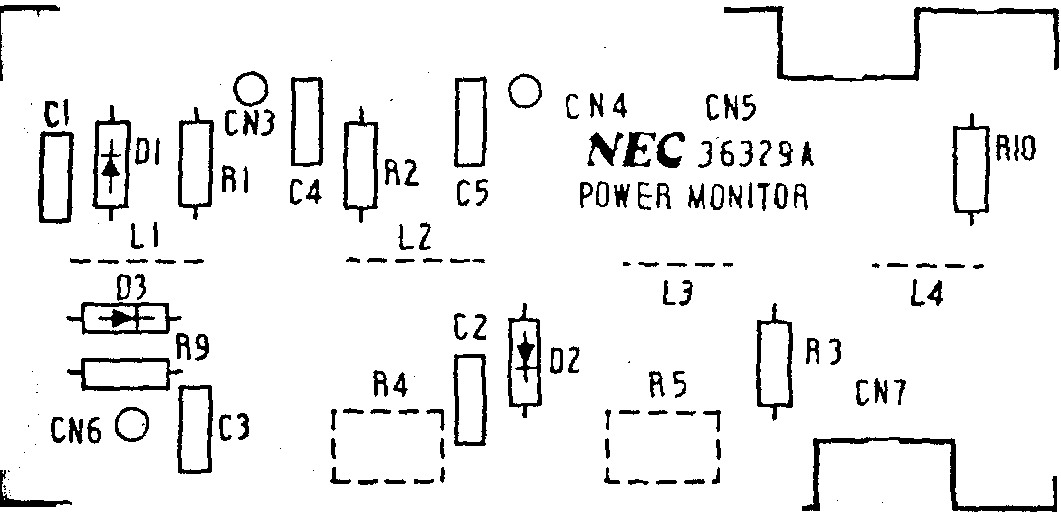

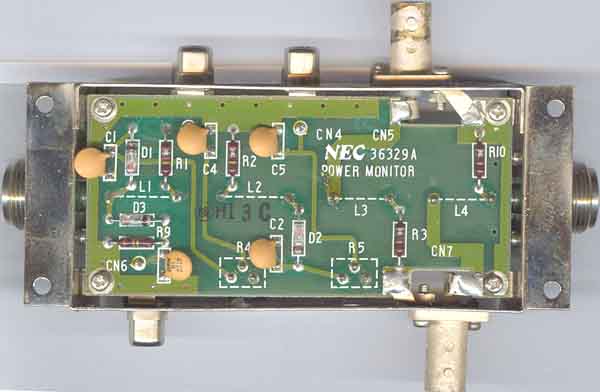

Komponentplassering for retningskopler 36329A.


transistortilkoplinger for aktuelle typer nevnt på denne siden:


BD135, BD139, BD136, BD140,
MJE340. MJE350, MJE2955,
MJE3055

TIP122, TIP127, BDX33 etc.
Note that these are connected the
opposite way around compared to
the devices to the left




BC547
BC557

VN2222
