Hagenuk
Ha5K39
pg.31g
Power supply for Ha5K39
Ha5K39b 5-Watt HF
Sende-Empfangsgerät. Verwendung bei motorisierten
Marine-Nachrichteneinheiten,
Küstbefestigungen, oder als Bordfunkerät auf kleinen Schiffen. (DL7SK J. Richter)
2-5MHz, 5W, RX 3x RV12P2000, TX 2x RV12P2000, RL12P10

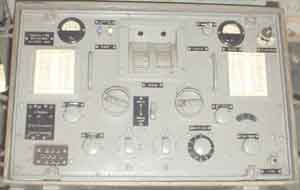

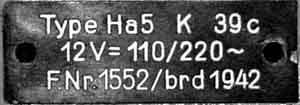

Ha5K39c 5-Watt HF Sende-Empfangsgerät
2-5MHz, 5W, RX 3x RV12P2000, TX 2x RV12P2000, RL12P10
Technische Einzelheiten:
A. Sender:
Nennleistung: 5W Telegrafie tonlos Oberstrich,
1,5W Telefonie Mittelstrich.
Betriebsarten: I. Telegrafie tönend, II.
Telegrafie tonlos und Telefonie, III. Typenbild Senden, IV.
Typenbild Empfang.
Wellenbereich: 2000-5000kHz ohne Umschaltung.
Schaltung: 2-stufiger Sender mit
Frequenzverdopplung. 1. Steuersender stabilisiert. 2.
Verdopplerstufe. Die Verdopplung wird mit Elektronenkopplung in
der Steuerröhre vorgenommen. Steuersender und Verdoppler sind im
Gleichlauf. 3. Verstärkerstufe. 4. Antennenkreis. Dieser bildet
gleichzeitig den Anodenkreis der Endstufe und wird getrennt
abgestimmt. Er enthält 2 umschaltbare Antennenstufen.
Modulation: Bremsgittermodulation in der
Endstufe.
B. Empfänger.
Kennzeichnung.
3-Kreis-3-Röhren-Geradeaus-Empfänger type 1V1.
Empfindlichkeit: a) Telefonie 40-50µV, b)
Telegrafie tonlos 4-5µV.
Lautstärkereglung. Stetig veränderlicher
kapazitiver Spannungsteiler im Eingang des Empfängers,
Regelverhältnis ca 1: 1000 (60dB).

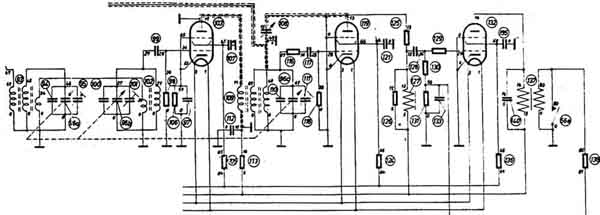

 RX type 1V1: 3x RV12P2000 (Circuit diagram) |

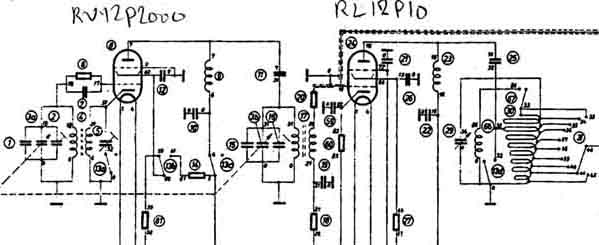

 TX type VFO-PA: RV12P2000 and RL12P10 (Schematic) |
Receiver and transmitter without modulator/tone-oscillator (RV12P2000) and antenna tuning and relay
Strom/Spannung des Senders:
| Nr. Lfd. | Stufe | Röhr | Spannung | Strom | Spannung | Strom |
| 8) | Oszillator | RV12P2000 | Ua= 267V | Ia= 4,52mA | Ug2= 180V | Ig2= 8,76mA |
| 24) | Endstufe | RL12P10 | Ua = +293v | Ia= 38mA | Ug2= +205V | Ig2 = 7,5mA |
| 42) | Mod.stufe | RV12P2000 | Ua = +194V | Ia= 3,6mA | Ug2= +111V | Ig2= 0,75mA |
| 56) | Tastrelais | -10V ! | 90mA | |||
| Heizung | 12,1V | 570mA |
Strom/Spannung des Empfängers:
| Lfd. Nr. | Stufe | Röhr | Spannung | Strom | Spannung | Strom |
| 103) | HF | RV12P2000 | Ua= +116V | Ia= 1,82mA | Ug2= +45V | Ig2= 0,44mA |
| 119) | Detektor | RV12P2000 | Ua= +172V | Ia = 2,1mA | Ug2 = +30V | Ig2= 0,46mA |
| 132) | NF | RV12P2000 | Ua= +187V | Ia= 3,9mA | Ug2= +97V | Ig2= 1,02mA |
| Heizung | 13,2V | Ih= 216mA |
RL12P10 ekvivalent EL84/EL90 (6,3V)?

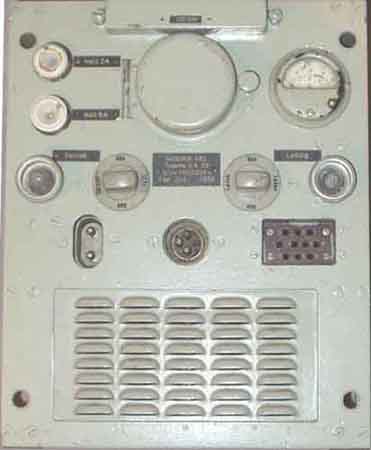

Ha5K39 Netzgerät [Power supply] (GR150A)
 |
||
 |
 |
 |
 |

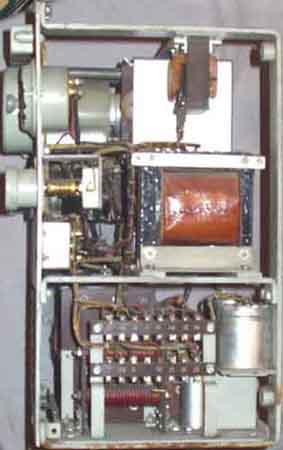

Power supply for Hagenuk Ha5K39,

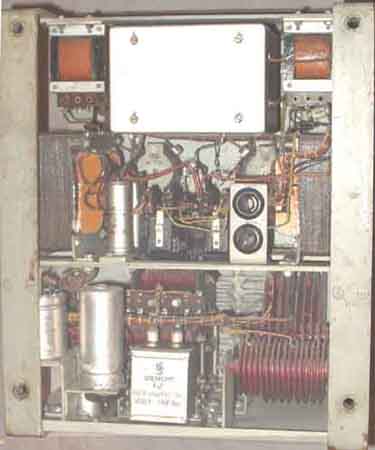

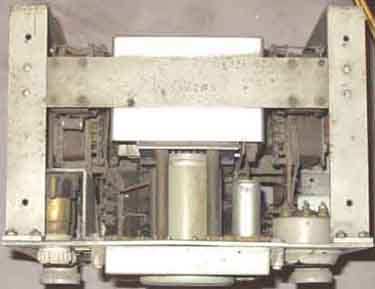

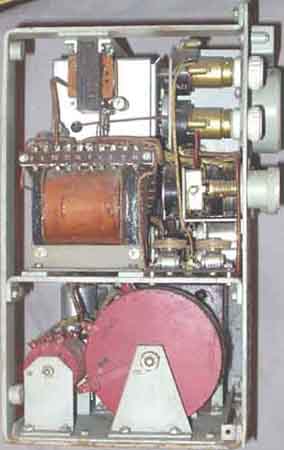

seen from above, front, left, right and rear sides
Netzbetrieb: 110/220V Wechselstromnetz
Batteriebetrieb: 12V Akkumulatoren-Batterie im Batterieteil mit
Zerhacker.
Ladung: a) aus 110/220V Wechselstromnetz mit
Trockengleichrichter,
b) aus 24/32/65/110V Gleichstromnetz mit Eingebaute
Vorwiederstände (ca 3A).
Gleichrichter: Trockengleichrichter
Energiebedarf:
| Ha5K39b | 110V Wechselstrom | 220V Wechselstrom | 12V = |
| 1. Empfang | 0,190A | 0,090A | 1,5A |
| 2. Empfang und Vorheizen | 0,280A | 0,135A | 2,3A |
| 3. Senden Tel. tön u. Telef. | 0,500A | 0,240A | 4,4A |
| 4. Senden Tel. Tonlos | 0,550A | 0,260A | 4,7A |
| 5. Ladung | 0,520A | 0,250A |
References:
Die deutschen
Funknachrichtenanlagen bis 1945, Band 2 [Fritz Trenkle]
pp.216-217
Kommerzielle Nachrichtengeräte von 1914-1945, Gerhard B.
Salzmann, Edition 2000/2001
see also page e12
and
Can you really do without it?
Kommerzielle Nachrichtengeräte
von 1914-1945
It is available from DL6VW Werner Gierlach
Last update: 2005.04.03
